Revit2017族库样板、项目样板离线包安装以及设置教程视频

大部分Revit的安装包都是在安装时候,同步下载族库、族样板、项目样板进行安装。所以安装时候需要保持联网和网络畅通。在断网的情况下安装,或者没有安装的时候没有勾选“Autodesk Revit Content Librabries”,会出现缺少样板、族库或族样板的情况,我们整理Revit2016-2021的族库、族样板和项目样板的安装的下载路径。

安装步骤

这里安装步骤以Revit2017为例,其他版本的安装类似。

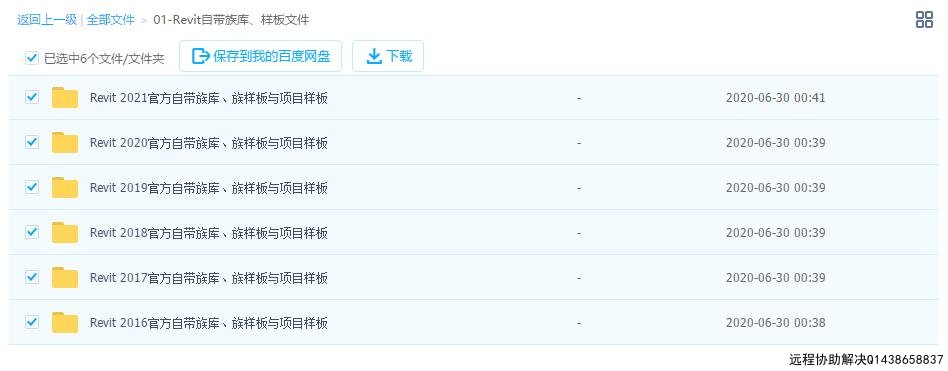

1、下载找到对应的版本,下载文件,这里下载2017的两个文件。
Revit2017族库样板

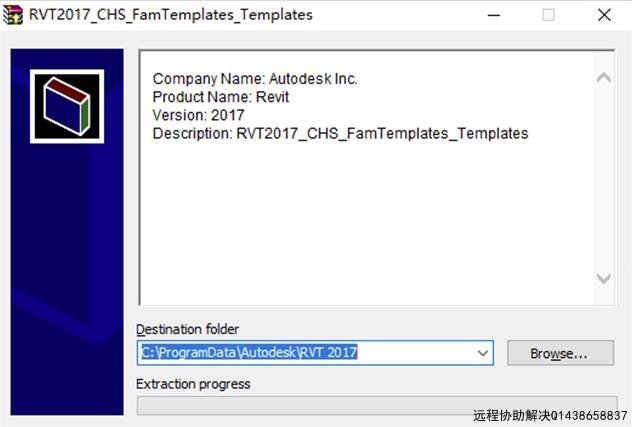

2、点击FamTemplates文件,安装文件。安装时候路径尽量不要修改。
安装文件
3、点击Extract按钮,开始安装。
4、同样方法安装Libraries文件。
5、打开路径: C:ProgramDataAutodeskRVT 2017,就可以看到刚刚安装好的文件。

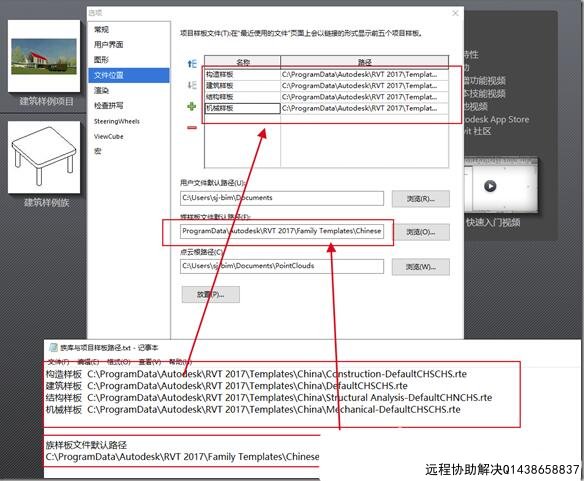

6、打开Revit软件,依次点击“文件-选项-文件位置”
7、点击”+”,添加各个项目样板,修改对应名称。更改族样板的默认路径为:C:ProgramDataAutodeskRVT 2017Family TemplatesChinese。如果是其他版本,直接修改Revit2017值为对应的版本,如2020,修改为:C:ProgramDataAutodeskRVT 2020Family TemplatesChinese。

路径定义

1、样板设置

构造样板  C:ProgramDataAutodeskRVT 2017TemplatesChinaConstruction-DefaultCHSCHS.Rte

建筑样板  C:ProgramDataAutodeskRVT 2017TemplatesChinaDefaultCHSCHS.Rte

结构样板  C:ProgramDataAutodeskRVT 2017TemplatesChinaStructural Analysis-DefaultCHNCHS.Rte

机械样板  C:ProgramDataAutodeskRVT 2017TemplatesChinaMechanical-DefaultCHSCHS.Rte

2、族样板文件默认路径

C:ProgramDataAutodeskRVT 2017Family TemplatesChinese

3、放置库

库名称:Library

路径:C:ProgramDataAutodeskRVT 2017LibrariesChina
revit2017 BIM族库路径的设置

下面是视频讲解,如需远程协助可以联系我们技术员解决。
如无法视频可切换浏览器兼容模式或打开此网址进行观看https://v.qq.com/x/page/k3142w2n7ko.html

自带标准族库样本和项目下载链接:
revit族库下载链接
